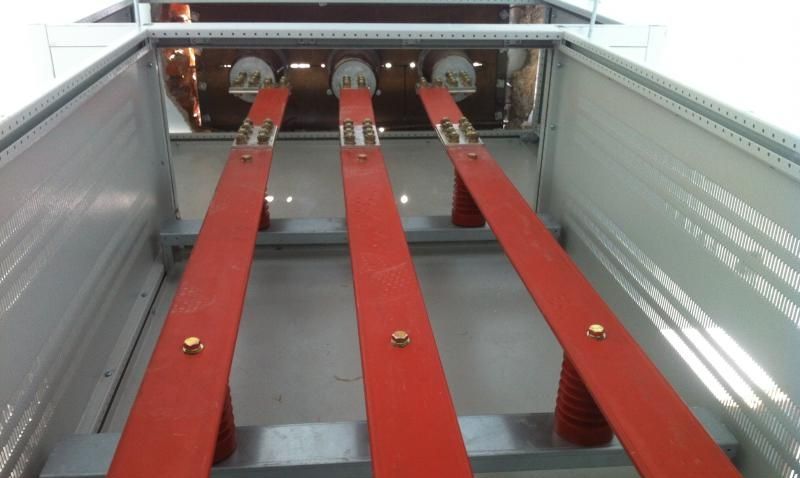

高压母线桥的分类

阅读:128 时间:2020-04-28 14:52

  密集型母线槽概述:

  是由金属片(厚钢板或铝合金板)为维护机壳、导电性排、绝缘层材料及相关附注构成的母线槽系统软件。它可做成每过一段距离设立接插分线盒的接插型封闭母线槽,也可做成正中间没有分线盒的防爆开关型封闭母线槽。在多层建筑的供配电系统中,驱动力和照明灯具路线通常分离设定,封闭母线做为供电系统主干道在电气竖井内缘墙竖直安裝一趟或多趟。按主要用途一趟封闭母线一般由始端封闭母线、直达封闭母线(分带插口和没有插口二种)、L型竖直(水准)弯通母线槽、Z型竖直(水准)参考点母线槽、T型竖直(水准)三通母线槽、X型竖直(水准)四通母线槽、变容封闭母线、澎涨封闭母线、终端设备不锈钢封头、终端设备接线箱、插接箱、封闭母线相关附注及拧紧设备等构成。封闭母线按绝缘层方法可分成气体式接插封闭母线、聚集绝缘层接插封闭母线和高韧性接插封闭母线三种。

  高韧性封闭母线槽(CFW)

  其加工工艺生产制造不会受到板才限定,机壳制成瓦沟方式,使母线槽冲击韧性提升,母线槽水准段可生产制造至13m长。因为机壳制成瓦沟方式,坑沟部位有心将母线槽隔开固定不动,母线槽中间有18mm的间隔,线间自然通风优良,使封闭母线的防水和热管散热作用有显著的提升,较为融入中国南方气侯;因为线间有一定的间隙,使输电线的温度降低,那样就提升了负载工作能力,并降低了磁震荡噪音。但它造成的杂散电流量及感抗要比聚集封闭母线大很多,因而在同规格型号较为时,它的导电性排横截面务必比聚集绝缘层接插封闭母线大。

  气体式接插封闭母线(BMC)

  因为母线槽中间连接头用金属片软接衔接,在中国南方湿气大,连接头中间非常容易造成空气氧化,产生连接头与母线槽松动,使断路器非常容易发烫,故在中国南方非常少应用。而且连接头中间容积过大,水准母线槽段规格不一致,外观设计不足美观大方。

  聚集绝缘层接插封闭母线(CMC)

  其防水、热管散热实际效果较弱。在防水层面,母线槽在工程施工时,非常容易返潮及渗漏,导致两色接地电阻降低。母线槽的热管散热关键靠机壳,因为线与线中间紧凑型排序安裝,L2、L3相能源释放迟缓,产生封闭母线温度值高。聚集绝缘层接插封闭母线受机壳板才限定,只有生产制造不超3M的水准段。因为母线槽两色磁密小,母线槽根据大电流量时,造成强劲的电驱动力,使磁震荡頻率产生累加情况,导致过大的噪音。接插式封闭母线属树杆式系统软件,具备体型小、结构紧凑、运作靠谱、传送电流量大、有利于分接防爆开关、维护保养便捷、耗能小、动耐热性好等优势,在多层建筑中获得广泛运用。


  密集型母线槽商品特性:

  1)热管散热工作能力较强

  各相相及各相机壳均紧贴着一起,所以能承担很大的电动式地应力和焊接应力。能够将导电性排所造成的发热量快速释放,电缆载流量大。连接头用绝缘层地脚螺栓拧紧,另外选用双联接接地铜排联接,合理提升了连接头触碰总面积,大幅度降低了连接头位置温度。

  2)新一代绿色环保产品

  导电性排盘绕有阻燃性型高密度聚乙烯热缩管,具备极强的介电强度能,在见火时无危害体释放。

  3)走线灵便

  插孔设定灵便便捷,可设定很多的插孔,实用性较强,当调节用电量机器设备部位时,不用变化供配电系统。
